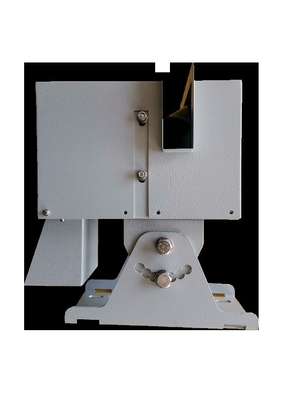

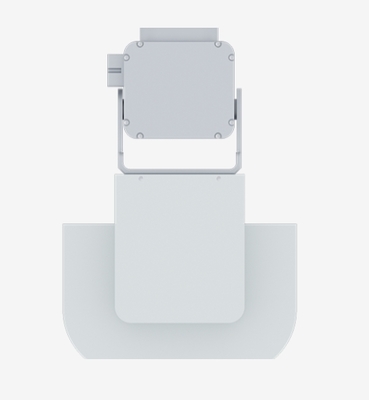

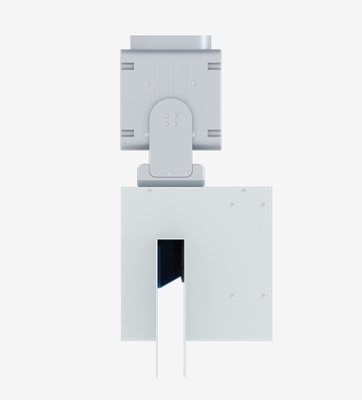

車両測定センサーは高周波レーザースキャニング技術に基づいており,非接触手段で車両のコンタクトをリアルタイムで生スキャンデータを取得します.レーダーデータ処理装置は,スキャンのデータをアルゴリズムで処理し,長さを得ます.車両の輪郭の幅と高さのデータ
特徴
| スキャン頻度 | 50HZ |
| 角解像度 | 0.5°/0.25° |
| 操作範囲 | 0.5m...60m @10% |
| アパルトゥールの角度 | 270° |
| 適用分野 | 室内・室外 |
| レーザー源 | 赤外線 (905nm) |
| レーザークラス | 1, 目の安全 (IEC 60825-1:2014) |
| 光点の差角 | 6±1mrad |
パフォーマンス
| 応答時間 | 90±20ms |
| システムエラー | 5%~10% |
| フィールドセット数 | 64 |
インターフェース
| イーサネット TCP/IP | 100Base-TX |
| RS485 | 1 |
| 入力を切り替える | 2 |
| 切り替える出力 | 2マックスDC24V0.5A |
| 同期入力 | 1 |
| 同期出力 | 1 |
機械/電子
| 稼働電圧 | DC936V,推奨電圧:DC24V / DC12V |
| 電気接続 | 接続 電力 イーサネット 接続 RS485 IOリンク |
| 電力消費量 | 典型的な ≤ 15W,加熱 ≤ 55W ((-W) |
| 密室の格付け | IP66 |
| 体重 | 1.9kg |
| サイズ | 後部出口: 136mm × 129mm × 205.5mm |
環境データ
| 対象反射性 | 2%~200% |
| 静電放電抵抗性 | 接触レベル2 4KV 空気レベル3 8Kv |
| 電気的な快速臨時爆発抵抗性 | レベル3: 2kV電源と1kV信号 |
| 超電波抵抗性 | レベル3:ラインからラインへ 1kV ラインから地上へ 2KV |
| 周囲の動作温度 | ¥55 °C... +80 °C |
| 周囲の動作湿度 | 0%~95% |
| 周囲の光に抵抗性 | 80000ルックス |
