製品の詳細
起源の場所: 中国
ブランド名: HENGLIANG
証明: ISO
モデル番号: HL-VARS25/HL-VARS25(4C)
支払いと配送条件
最小注文数量: 1台のパソコン
価格: USD1400~USD14000
パッケージの詳細: カートン
受渡し時間: 7～10日
支払条件: T/T、ウェスタンユニオン
供給の能力: 300個/月
計量システムの補助部品として,車両の軸識別制御器は,独立研究,設計,製造をZhengzhou Hengliang Tech Co., Ltd によって行っています.
車両が軸識別センサーを通過すると,制御装置は信号の変化を記録します. 採取,分析,処理後,車両の車輪に対応する特徴信号を出力する.この制御器は,車両タイプ分類,圧力点位置統計,自由流動操作などの機能の実施において,計量システムをサポートします.
機器は高速,高精度,操作が簡単,安定性が高い,保守が簡単という利点があります.

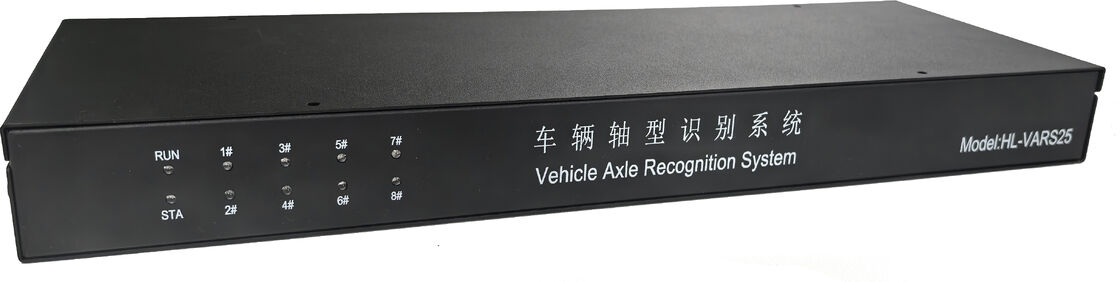

図1-1 設備の正面
車両の軸識別制御装置は,最大8チャネルまでの車輪軸識別センサーの入力インターフェース,1つのCAN通信インターフェース,1つのRS232通信インターフェース1 RS485通信インターフェース1つのイーサネットインターフェース,2つのデジタル入力チャンネル,2つのデジタル出力チャンネル,5V出力インターフェース
図1〜2 装置の裏側
テクニカル仕様
機能紹介
車両の軸識別システムの主な機能は,車両のタイヤタイプを識別すること,車両のタイヤが車輪軸識別センサーを通過するときに,タイヤ圧力点やタイヤタイプなどの特徴データを積極的に報告する.計量装置が車両のタイプを決定するのに役立つように
この車両の軸識別システムは,システム通信プロトコルとボードレート調整を含む専用管理ソフトウェアを通じて複数のパラメータの設定をサポートします.車両のトリガースロージルを設定する輪軸識別センサーのすべての検出点を有効または無効にすることで,システムの安定性と柔軟性を効果的に改善します.
データ出力とプロトコル
車両の軸識別システムのデフォルト通信インターフェースは CAN,RS485およびRS232です.すべてのデータフレームはこれらの3つのインターフェースを通じて出力されます.この3つのポートからデータを受信し解析します.
車両の軸識別システムは,デフォルトで,定期的に動作状況フレームまたは基本情報フレームを送信します.車輪軸識別センサーを通過する車両を検知した後,自動的に軸データフレームを送信します特定のフローとフレームフォーマットは,設定された通信プロトコルに依存します.
図 6-1 車両軸識別システムと計量器との間の接続図
